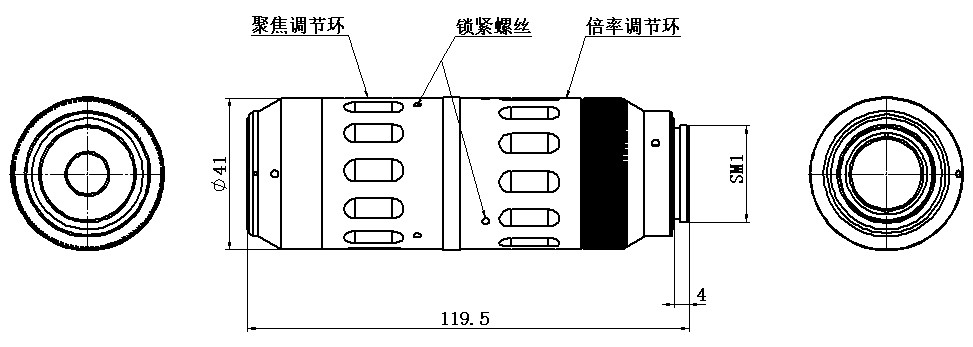

激光变倍扩束镜适用于需要不同放大倍率和精准控制激光光束发散或者会聚的光学系统中，戴斯光电设计的变倍扩束镜通过旋转镜筒外部的调节环进而实现扩束和聚焦补偿的功能，当达到客户所需要的高斯光束尺寸时，可以锁紧螺丝固定当前的放大倍率和聚焦位置。
接近衍射极限（出射光束经过理想透镜后在像面上的成像分辨率接近衍射极限）；
具备快速调节光束的放大倍率和聚焦位置；
能够应用在超快皮秒和飞秒激光器；
根据客户需求可定制其他波段的变倍扩束镜（镀膜范围可以从深紫外波段至近红外波段）
DS-BXP-355-1×~4×
|
·· |
指标值 |
备注 |
|
扩束倍数 |
1×~4× |
|
|
透镜材料 |
CN7980 OF |
|
|
镜头透过率 |
＞97%@355nm |
根据需求可适当提高 |
|
单个镜片透过率 |
R＜0.1%@355nm&R＜0.2%@345~365nm |
|
|
透镜激光损伤阈值 |
＞0.8J/cm2@355nm，10ns，10Hz |
|
|
外壳尺寸 |
41.5×120mm（SM1螺纹型号） |
可定制其他接口 |
|
安装螺纹 |
SM1公 |
可定制其他接口 |
DS-BXP-532-2×~8×
|
名称 |
指标值 |
备注 |
|
扩束倍数 |
2×~8× |
|
|
透镜材料 |
CN7980 OF |
|
|
镜头透过率 |
＞97%@532nm |
根据需求可适当提高 |
|
单个镜片透过率 |
R＜0.1%@532nm&R＜0.2%@522~542nm |
|
|
透镜激光损伤阈值 |
＞0.75J/cm2@532nm，10ns，10Hz |
|
|
外壳尺寸 |
41.5×147.5mm（SM1螺纹型号） |
可定制其他接口 |
|
安装螺纹 |
SM1公 |
可定制其他接口 |
|
型号 |
放大倍率 |
最大入射光束直径 |
波前差 |
|
DS-BXP-355-1×~4× |
1× |
f4mm |
＜l/4@632.8nm |
|
2× |
f5.5mm |
＜l/4@632.8nm |
|
|
3× |
f3mm |
＜l/4@632.8nm |
|
|
4× |
f3mm |
＜l/4@632.8nm |
|
|
DS-BXP-532-2×~8× |
2× |
f5mm |
＜l/4@632.8nm |
|
3× |
f5mm |
＜l/4@632.8nm |
|
|
4× |
f4mm |
＜l/4@632.8nm |
|
|
5× |
f3mm |
＜l/4@632.8nm |
|
|
6× |
f2.5mm |
＜l/4@632.8nm |
|
|
7× |
f2mm |
＜l/4@632.8nm |
|
|
8× |
f2mm |
＜l/4@632.8nm |
用直径2.5mm的六角扳手拧松扩束刻度和聚焦刻度对应的机械工装。
将倍率调节环旋转到对应的倍率刻度处。
将聚焦调节环旋转到对应的调焦刻度处。
