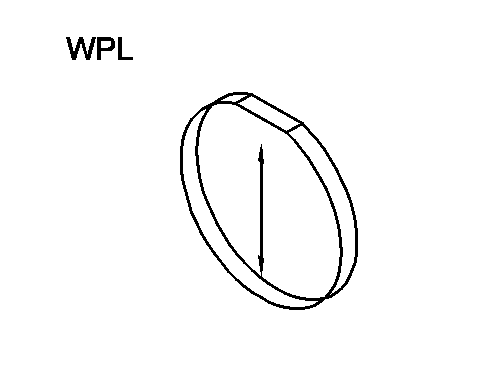

低级波片

低级波片由单片石英晶体加工而成,对设计波长产生几个级次的相位延迟。厚度一般在0.3mm 左右,波长带宽较窄,温度稳定性和视场角不如零级波片。可用于单色性很好的光源系统中。

温度变化范围宽 波长变化范围广 准确的相位延迟
  • 技术指标

    技术指标

    材料

    石英晶体

    尺寸公差

    +0.0,-0.1

    透过波前

    λ/8@633nm

    相位延迟精度

    λ/60-λ/150(λ<400nm)< p="">

    λ/150-λ/350(400nm<λ<700nm)< p="">

    λ/350-λ/600(λ>700nm)

    平行度

    <1 arc second

    光洁度

    20/10

    有效口径

    中心 90%

    镀膜指标

    <0.2%@wavelength< p="">

    支架

    参考“波片支架”

    标准波长: 266nm, 355nm, 632.8nm, 780nm, 808nm, 980nm, 1064nm, 1310nm, 1550nm

    标准产品 (无支架)

    1/4 波长

    1/2波长

    直径(mm)

    WPL210Q

    WPL210H

    10.0

    WPL212Q

    WPL212H

    12.7

    WPL215Q

    WPL215H

    15.0

    WPL220Q

    WPL220H

    20.0

    WPL225Q

    WPL225H

    25.4

    WPL230Q

    WPL230H

    30.0


  • 技术指标

    材料

    石英晶体

    尺寸公差

    +0.0,-0.1

    透过波前

    λ/8@633nm

    相位延迟精度

    λ/60-λ/150(λ<400nm)< p="">

    λ/150-λ/350(400nm<λ<700nm)< p="">

    λ/350-λ/600(λ>700nm)

    平行度

    <1 arc second

    光洁度

    20/10

    有效口径

    中心 90%

    镀膜指标

    <0.2%@wavelength< p="">

    支架

    参考“波片支架”

    标准波长: 266nm, 355nm, 632.8nm, 780nm, 808nm, 980nm, 1064nm, 1310nm, 1550nm

    标准产品 (无支架)

    1/4 波长

    1/2波长

    直径(mm)

    WPL210Q

    WPL210H

    10.0

    WPL212Q

    WPL212H

    12.7

    WPL215Q

    WPL215H

    15.0

    WPL220Q

    WPL220H

    20.0

    WPL225Q

    WPL225H

    25.4

    WPL230Q

    WPL230H

    30.0
