别汉棱镜

 让影像做 180°的旋转,通常在双筒望远镜内做为“图像架设系统”

材质定制 角精度定制 多镀膜选择
  • 优点

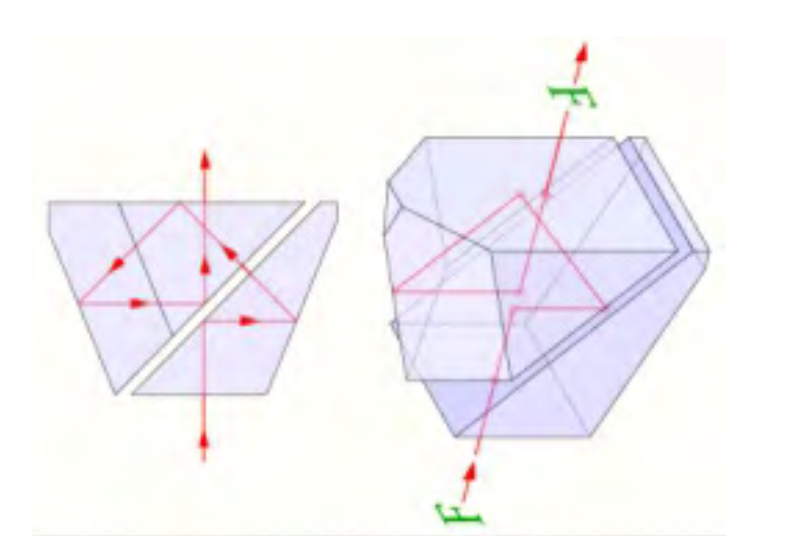

    这个棱镜组由两个被空气隙分离的玻璃棱镜组成,多次的全反射造成影像在垂直方向的翻转,在第二个棱镜的"屋顶"将影像做了侧向的翻转, -起导致影像 180°的旋转。影像的旋向性没有改变。

    技术指标

    材料 H-K9L (优点可见光区域具有较好的透过;缺点:接收角一般) H-ZF1(优点:获得更大的接收角度缺点:紫外透过率略低)
    屋脊棱镜精度
    <10 秒(可选择项 5 秒,保证图像获得更高分辨率
    尺寸公差
    +/-0.2mm
    表面面型
    λ/4 可选择入/8,高面型可以减少成像时的畸变)
    表面光洁度
    60/40
    镀膜
    入射面:Ravg<0.5%@420-680nm、反射面:Ravg>85%@400- 700nm(可选择介质膜 R>98%提高系统整体清晰度)

  • 这个棱镜组由两个被空气隙分离的玻璃棱镜组成,多次的全反射造成影像在垂直方向的翻转,在第二个棱镜的"屋顶"将影像做了侧向的翻转, -起导致影像 180°的旋转。影像的旋向性没有改变。
  • 材料 H-K9L (优点可见光区域具有较好的透过;缺点:接收角一般) H-ZF1(优点:获得更大的接收角度缺点:紫外透过率略低)
    屋脊棱镜精度
    <10 秒(可选择项 5 秒,保证图像获得更高分辨率
    尺寸公差
    +/-0.2mm
    表面面型
    λ/4 可选择入/8,高面型可以减少成像时的畸变)
    表面光洁度
    60/40
    镀膜
    入射面:Ravg<0.5%@420-680nm、反射面:Ravg>85%@400- 700nm(可选择介质膜 R>98%提高系统整体清晰度)
