消色差波片

由两种不同材料的双折射晶体组成,由于两种材料的色散不一样,因此可以在很宽的波长范围内实现较为均匀的相位延迟。由于消色差波片对波长的响应均匀平坦,所以可以用于可调谐激光器、多波长激光系统和其他宽带光源产品中。


文章指路→【如何选择波片



温度变化范围宽 波长变化范围广 准确的相位延迟
  • 技术指标

    技术指标

    材料

    石英晶体和MgF2晶体

    透过波前

    λ/8@633nm

    尺寸公差

    +0.0,-0.1

    延迟精度

    λ/100

    平行度

    <1 arc second

    光洁度

    40/20

    有效口径

    中心90%

    增透膜

    Ravg>1.5% @中心波长

    标准波长

    VIS 465-650nm,NIR650-1100nm,IR1000-1750m,

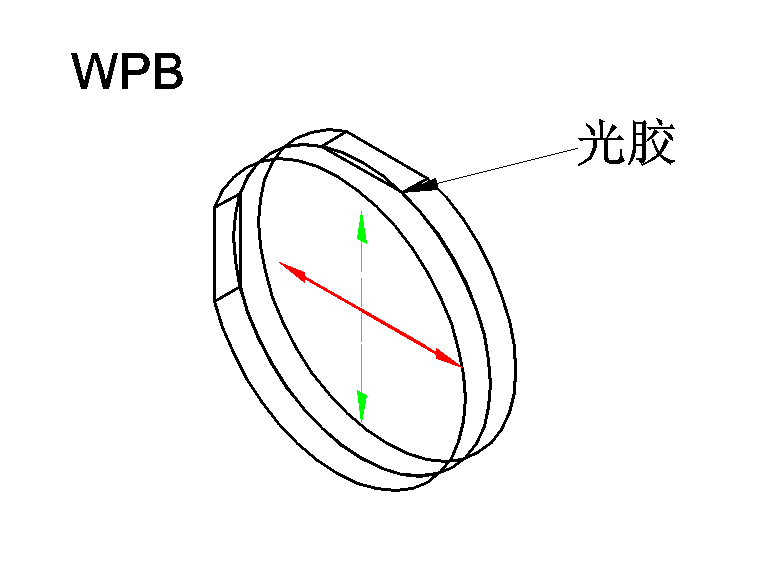

    3.1光胶型消色差波片

    1/4波长

    1/2波长

    直径 (mm)

    WPB210Q

    WPB210H

    10.0

    WPB212Q

    WPB212H

    12.7

    WPB215Q

    WPB215H

    15.0

    WPB220Q

    WPB220H

    20.0

    WPB225Q

    WPB225H

    25.4

    WPB230Q

    WPB230H

    30.0





    3.2空气隙型消色差波片(带支架)

    1/4波长

    1/2波长

    有效口径 (mm)

    支架外径 (mm)

    WPB510Q

    WPB510H

    10.0

    12.7

    WPB512Q

    WPB512H

    12.7

    25.4

    WPB515Q

    WPB515H

    15.0

    25.4

    WPB520Q

    WPB520H

    20.0

    25.4

    WPB525Q

    WPB525H

    25.4

    30.0

    WPB530Q

    WPB530H

    30.0

    38.1


  • 技术指标

    材料

    石英晶体和MgF2晶体

    透过波前

    λ/8@633nm

    尺寸公差

    +0.0,-0.1

    延迟精度

    λ/100

    平行度

    <1 arc second

    光洁度

    40/20

    有效口径

    中心90%

    增透膜

    Ravg>1.5% @中心波长

    标准波长

    VIS 465-650nm,NIR650-1100nm,IR1000-1750m,



    3.1光胶型消色差波片

    1/4波长

    1/2波长

    直径 (mm)

    WPB210Q

    WPB210H

    10.0

    WPB212Q

    WPB212H

    12.7

    WPB215Q

    WPB215H

    15.0

    WPB220Q

    WPB220H

    20.0

    WPB225Q

    WPB225H

    25.4

    WPB230Q

    WPB230H

    30.0





    3.2空气隙型消色差波片(带支架)

    1/4波长

    1/2波长

    有效口径 (mm)

    支架外径 (mm)

    WPB510Q

    WPB510H

    10.0

    12.7

    WPB512Q

    WPB512H

    12.7

    25.4

    WPB515Q

    WPB515H

    15.0

    25.4

    WPB520Q

    WPB520H

    20.0

    25.4

    WPB525Q

    WPB525H

    25.4

    30.0

    WPB530Q

    WPB530H

    30.0

    38.1
