l 真正零级波片
l 光路无胶
l 高损伤阀值:>10J/cm2@1064nm,20ns,20Hz
l 宽波长:400-3000nm
l 优异的紫外线应用
l 良好的机械强度
|
各种类型波片比较 |
高功率波片 |
低级波片 |
真正零级波片(胶合/光胶) |
|
光诚光电产品型号 |
WPH |
WPL |
WPC/WPO |
|
λ/100 光谱带宽@532nm |
9.16nm |
0.51nm |
9.16nm |
|
λ/100 温度带宽△T |
230.56k |
12.13k |
230.56k |
|
接收角度 |
11.37° |
2.63° |
11.37° |
|
损伤阀值@1064nm,10ns,20Hz |
>10J/cm2 |
>10J/cm2 |
~0.1J/cm2（WPC） ~2J/cm2(WPO) |
|
消光比 |
高 |
高 |
低 |
1/4波片
1/2波片
直径
WPH210Q
WPH210H
10.0
WPH212Q
WPH212H
12.7
WPH215Q
WPH215H
15.0
WPH220Q
WPH220H
20.0
WPH225Q
WPH225H
25.4
WPH230Q
WPH230H
30.0
高功率波片的优点
a).与低级波片相比，高功率波片使用带宽更大、延迟精度高、温度稳定性好

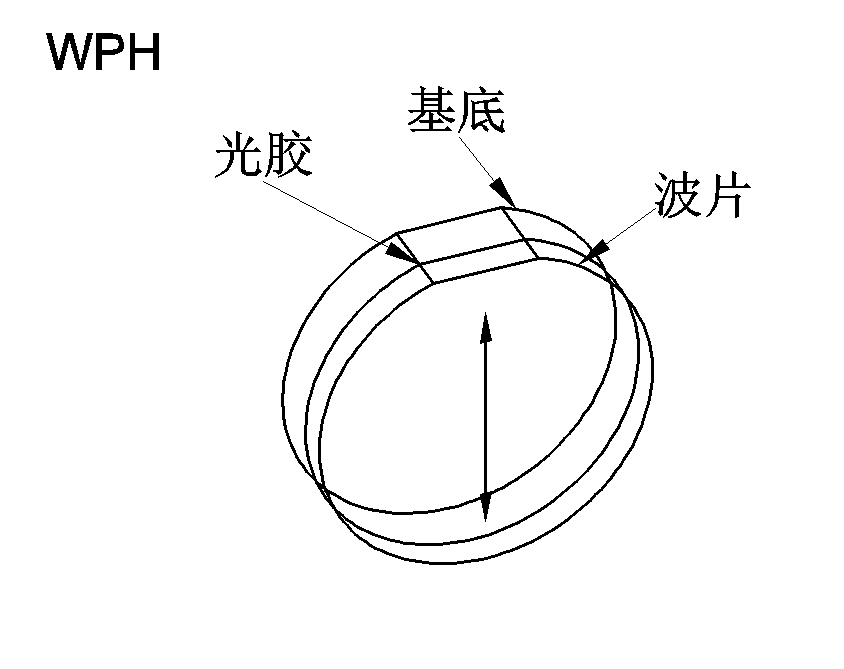

b).基于特殊的光胶技术，高功率波片具有很高的激光损伤阈值和消光比
c).高功率波片与真零级波片相比，具有更大的机械强度
|
各种类型波片比较 |
高功率波片 |
低级波片 |
真正零级波片(胶合/光胶) |
|
光诚光电产品型号 |
WPH |
WPL |
WPC/WPO |
|
λ/100 光谱带宽@532nm |
9.16nm |
0.51nm |
9.16nm |
|
λ/100 温度带宽△T |
230.56k |
12.13k |
230.56k |
|
接收角度 |
11.37° |
2.63° |
11.37° |
|
损伤阀值@1064nm,10ns,20Hz |
>10J/cm2 |
>10J/cm2 |
~0.1J/cm2（WPC） ~2J/cm2(WPO) |
|
消光比 |
高 |
高 |
低 |
1/4波片
1/2波片
直径
WPH210Q
WPH210H
10.0
WPH212Q
WPH212H
12.7
WPH215Q
WPH215H
15.0
WPH220Q
WPH220H
20.0
WPH225Q
WPH225H
25.4
WPH230Q
WPH230H
30.0
高功率波片的优点
a).与低级波片相比，高功率波片使用带宽更大、延迟精度高、温度稳定性好
b).基于特殊的光胶技术，高功率波片具有很高的激光损伤阈值和消光比
c).高功率波片与真零级波片相比，具有更大的机械强度
