Lyot型退偏器

光学退偏器可以让入射的线偏振光转换成非偏振光。Lyot型退偏器由两块晶体组合而成,两块晶体的光轴夹角为45度,可用于多色光的退偏。
偏振度良好 深化光胶 材料多选
  • 技术指标

    设计数据

    DOP – 偏振度

    DOP=1 :偏振度良好

    DOP=0 :非偏振度良好


    Material: Calcite

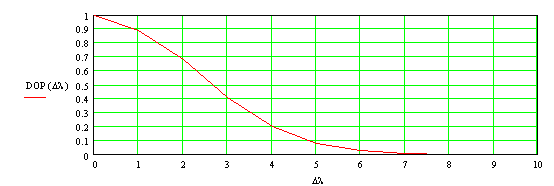

    DOP vs. 激光带宽

    激光中心波长:1550nm

    退偏器厚度:6mm

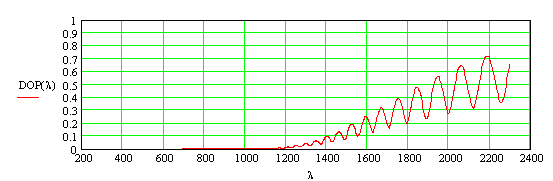

    DOP Vs. 激光波长

     带宽10nm时各波长的退偏情况, 退偏器厚度: 6mm


    Material: YVO4


    DOP vs. 激光带宽

    激光中心波长:1550nm

    退偏器厚度:6mm

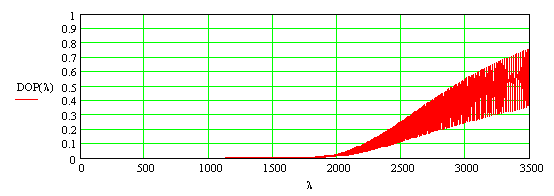

    DOP Vs. 激光波长

    带宽10nm时各波长的退偏情况,

    退偏器厚度: 6mm


    Material: Quartz

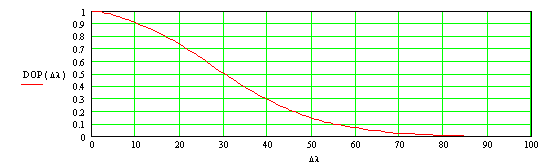

    DOP vs. 激光带宽

    激光中心波长:1064nm,

    退偏器厚度:6mm



    DOP Vs. 激光波长

    (带宽100nm时各波长的退偏情况, 退偏器厚度: 6mm



    技术指标
    材料 Calcite,YVO4,Quartz
    波长范围 Calcite:350-2300nm,YVO4:500-4000nm,Quartz:200-2300nm
    尺寸公差 +0/-0.2mm
    平行度 <20 arc second
    面形 λ/10@633nm
    光洁度 20/10
    胶合方式 Optical Contact
    镀膜根据客户要求
    支架根据客户要求
    总长度 6mm


    标准产品

    型号 材料 口径 厚度
    DPL7005 CaCO3 5*5mm 6mm
    DPL7010 CaCO3 10*10mm 6mm
    DPL8005 YVO4 5*5mm 6mm
    DPL8010 YVO4 10*10mm 6mm
    DPL9005 Quartz 5*5mm 6mm
    DPL9010 Quartz 10*10mm 6mm




  • 设计数据

    DOP – 偏振度

    DOP=1 :偏振度良好

    DOP=0 :非偏振度良好


    Material: Calcite

    DOP vs. 激光带宽

    激光中心波长:1550nm

    退偏器厚度:6mm



    DOP Vs. 激光波长

     带宽10nm时各波长的退偏情况, 退偏器厚度: 6mm


    Material: YVO4


    DOP vs. 激光带宽

    激光中心波长:1550nm

    退偏器厚度:6mm


    DOP Vs. 激光波长

    带宽10nm时各波长的退偏情况,

    退偏器厚度: 6mm


    Material: Quartz



    DOP vs. 激光带宽

    激光中心波长:1064nm,

    退偏器厚度:6mm



    DOP Vs. 激光波长

    (带宽100nm时各波长的退偏情况, 退偏器厚度: 6mm



    技术指标
    材料 Calcite,YVO4,Quartz
    波长范围 Calcite:350-2300nm,YVO4:500-4000nm,Quartz:200-2300nm
    尺寸公差 +0/-0.2mm
    平行度 <20 arc second
    面形 λ/10@633nm
    光洁度 20/10
    胶合方式 Optical Contact
    镀膜根据客户要求
    支架根据客户要求
    总长度 6mm


    标准产品

    型号 材料 口径 厚度
    DPL7005 CaCO3 5*5mm 6mm
    DPL7010 CaCO3 10*10mm 6mm
    DPL8005 YVO4 5*5mm 6mm
    DPL8010 YVO4 10*10mm 6mm
    DPL9005 Quartz 5*5mm 6mm
    DPL9010 Quartz 10*10mm 6mm
